压臂式柔性折弯中心

Name: 压臂式柔性折弯中心
Rating: 5 (100 reviews)

新一代的柔性折弯中心，通过压臂的压合与运动、13轴并发联动，实现对金属薄板（厚度1.5-2.5mm）、大工件（长度≤3200mm）的精确折弯，万能折弯模具，即可折出直角、非直角、圆弧、上折下折等各种复杂形状，极大地提高了折弯效率和灵活性，为用户提高生产效率与利润空间。

最大折弯长度: 3200mm
最大折弯宽度：1250mm
最大折弯高度：200/300mm
最快折弯速度：0.2秒/刀

如果您有更多问题需要咨询我们并获得最佳报价，请立即通过 WhatsApp 或电子邮件直接联系我们：

竞争优势

性能优势

该设备高度集成，采用压下臂和通用折弯模具，可折弯形状复杂的大型板材。减少人工干预，确保折弯精度和质量。

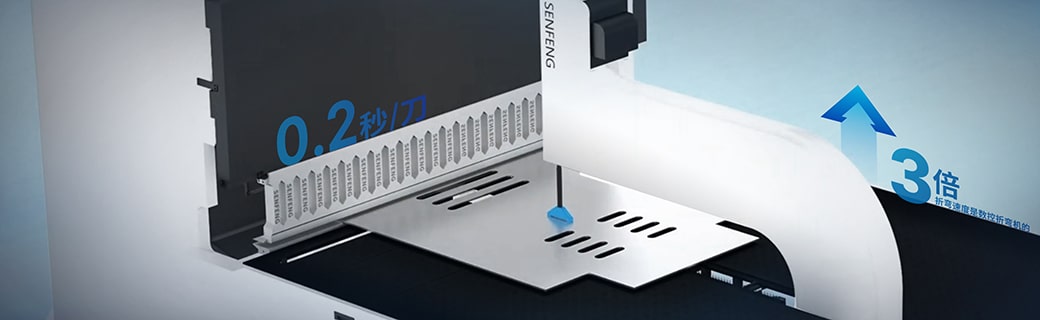

1. 提高折弯速度

比其他数控折弯机快3倍，0.2秒/刀

2. 工件一致性高

我们的折弯一致性高的原因在于工件能够准确定位并承受均匀的应力

3.安全性高

送料、定位、折弯无需手持，最大限度减少误操作带来的安全隐患

4.智能化程度高

软硬件配置高，功能多样，轻松折弯

机械优势

1. 独特设计

* 高强度机床设计，采用稳定的三角互联，关键部件采用80mm钢板加工，大大保证高吨位冲击力下的稳定性。
* 压臂自动送料，通过上下两个压爪夹紧工件，可处理有孔隙、表面压痕或复杂形状的工件，对板材表面质量要求不高。
* 折弯专用模具，由高强度合金钢/模具钢制成，经整体锻打、调质、淬火等十几道加工工艺，更加耐用、抗磨损，可完成百万次折弯。

2. 高标准床身

经高温退火、时效处理等7道标准工序，把控床身质量，保障长期使用无变形

3. 万能折弯模具

可完成上折弯、下折弯、拍平折弯、圆弧折弯、回型折弯、封闭型折弯、直角折弯、锐角折弯、钝角折弯以及其他复杂形状折弯。

4. 辅助设备集成

可搭配辅刀、自动换刀，应对更加复杂的工件折弯，进一步提高设备的灵活性，扩大折弯范围，增加折弯能力。

系统优势

森峰多轴并发联动智能数控系统，采用Ether CAT总线协议，为折弯设备提供了极大的灵活性。

1. 13轴并发联动功能

通过13轴并发联动控制，执行复杂的折弯动作，满足不同尺寸工件的折弯需求

2. 图形可视化编程功能

根据工件尺寸输入相应的折弯参数，即可生成折弯程序，降低了对操作人员的技术要求

3. 自我诊断功能

降低维护成本，减少停机时间，提高设备的安全性和可靠性

技术参数

主要参数	模型
主要参数	BDC1500	BDC2000	BDC2500	BDC3200
最大弯曲速度（S/弯）	0.2	0.2	0.2	0.2
最大弯曲长度（mm）	1500	2000	2500	3200
折弯高度（mm）	200/300（可选）	200/300（可选）	200/300（可选）	200/300（可选）
最大弯曲厚度（mm）	304不锈钢：1.5 冷板：2.0 AL板：2.5	304不锈钢：1.5 冷板：2.0 AL板：2.5	304不锈钢：1.5 冷板：2.0 AL板：2.5	304不锈钢：1.5 冷板：2.0 AL板：2.5
最小弯曲厚度（mm）	0.35	0.35	0.35	0.35
最大折弯尺寸（长*宽，mm）	1500*1250	2000*1250	2500*1250	3200*1250
轴数	13轴并发联动	13轴并发联动	13轴并发联动	16轴并发联动
额定电压（V）	380	380	380	380
电机总功率（KW）	34.2	36.5	65	80
外形尺寸（长宽高，mm）	440020002750	500027002950	570032003050	660040003280
总质量（T）	十三	17	22	二十五
