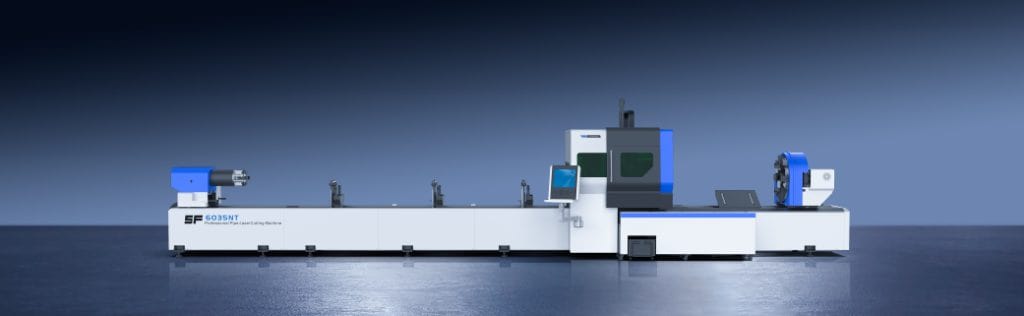

NT系列6-12m三卡盘管材激光切割机
全能型激光切管机，适合切割长管（6000-12000mm）及大口径（360mm）管材，三卡盘机型，在工序安排合理的情况下可实现切割零尾料，高效利用原材料，节省采购成本。
竞争优势
性能优势

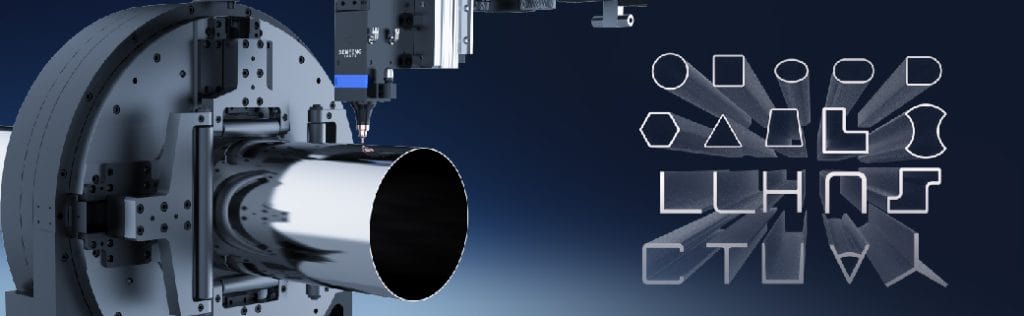

支持方管、圆管、跑道型和椭圆形等拉伸管以及工字钢、角钢、槽钢、C型钢、H型钢的高精度、高效率切割。
1. 专门切割长管
* 管材长度6000-12000mm
* 圆管Φ20~360mm，方管：□20*20~360*360mm, 矩形管：边长20-360mm
2. 速度倍增
比其他同类切管机快
3. 简单易操作
高度自动化，减少人工干预，避免人工操作误差
机械优势
1. 改良设计
* 半包围一体式结构，整机集成性高
* 方孔三卡盘，扩大管材夹持范围
* 全光学切割头，自动调焦，自动防撞
* 卧式床身，承载力更强，模块化结构，同轴化处理
* 随动支撑，防止管材下垂影响切割精度
2. 高效传动
集成式一体精密电子元器件，应用匹配度100%高精度导轨齿条，精度±0.03mm
3. 高标准床身
经高温退火、时效处理等7道标准工序，严格床身质量，保障长期使用床身无变形，无高温断裂
系统优势
总线数控系统，界面简洁，操作便捷，易于学习，智能化程度高，支持igs/sat/jhb等多种格式。
1. 自动套料
提高管材利用率，极至省料
2. 七轴拉料
创新式“七轴拉料”动态切割，实现零尾料
3. 实时偏差补偿
降低对管材的装夹要求，大幅提高对穿孔精度
技术参数
| 主要参数 | 型号 | ||||
| SF6024NT | SF6035NT | SF9024NT | SF9035NT | SF12035NT | |
激光功率（kW） | 1.5-6 | 1.5-6 | 1.5-6 | 1.5-6 | 1.5-6 |
管材最大长度 (mm) | 6000 | 6000 | 9000 | 9000 | 12000 |
| 管径范围（mm） | Φ20~240 □20*20~230*230 | Φ20~360 □20*20~360*360 | Φ20~240 □20*20~230*230 | Φ20~360 □20*20~360*360 | Φ50~360 □50*50~360*360 |
管材最大重量 (kg) | 250 | 1000 | 250 | 1000 | 1000 |
| X/Y轴定位精度（mm） | ±0.05 | ±0.05 | ±0.05 | ±0.05 | ±0.05 |
| X/Y轴重复定位精度（mm） | ±0.03 | ±0.03 | ±0.03 | ±0.03 | ±0.03 |
最大送料速度 (m/min) | 75 | 60 | 75 | 60 | 60 |
| 卡盘最高转速（r/min） | 100 | 60 | 100 | 60 | 60 |
外观尺寸 (长*宽*高, mm) | 13350*2750*2615 | 13500*2750*3390 | 16500*2750*2615 | 16500*2750*3390 | 19500*2750*3390 |
| 电源 | 三相380V，50Hz/60Hz（定制） | ||||
自动化
可延展优势

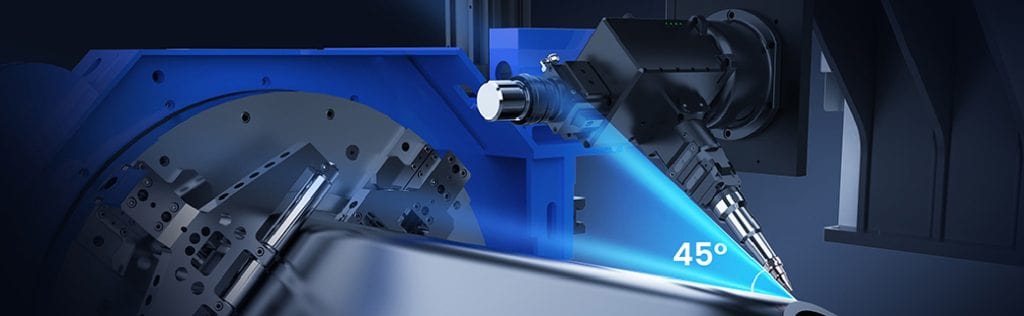

1. 斜角切割（可选）
将管子切成±45°斜角，方便后续焊接
2.创新的装载装置
标配翻转板，可卸载2000mm长的管材。用户可根据需要选择其他全自动/半自动上下料装置。基本无需人工操作。
激光切割机以激光为热源，可分为板材切割和管材切割。它包括板材激光切割机、管材激光切割机以及板材管材组合切割机，是当今最先进的金属加工设备之一。
激光切割机是利用高密度激光束将激光能转化为热能，使材料局部加热、熔化甚至汽化，然后用气流或其他方法吹走熔化或汽化的材料，实现切割。
激光切割机可切割的材料范围很广，包括不锈钢、碳钢、合金钢、硅钢、铝、铝合金、镀锌板、镀铝锌板、酸洗板、钛等金属板材。
它们可应用于大多数金属加工行业，例如钣金加工、厨具、航空航天、电气柜、家用厨具、汽车零部件、建筑和农业机械等。
在选择激光切割机时，我们认为用户应关注以下10个因素：
* 激光功率 * 切割速度 * 切割精度 * 激光发生器类型
* 自动化程度和软件 * 拥有成本 * 材料兼容性
* 技术支持和服务 * 安装空间和要求 * 环境和安全因素
光纤激光器的功率直接影响其切割能力。不同功率等级的光纤激光器适用于各种厚度和类型的材料。以下文章概述了主要功率范围内的切割能力：1.5kW-80kW 光纤激光器的切割能力和速度
激光切割机可切割的材料范围很广，包括不锈钢、碳钢、合金钢、硅钢、铝、铝合金、镀锌板、镀铝锌板、酸洗板、钛等金属板材。
它们可应用于大多数金属加工行业，例如钣金加工、厨具、航空航天、电气柜、家用厨具、汽车零部件、建筑和农业机械等。
激光切割用肉眼不可见的激光束取代传统的机械刀片，具有精度高、切割速度快、不受切割图案限制、自动排料节省材料、切割边缘光滑且运行成本低等特点。它正在逐步改进或取代传统的金属切割工艺。
* 激光切割头的机械部件不接触工件，防止运行过程中表面划伤。
* 激光切割速度快，边缘光滑平整，通常无需进一步加工。
* 热影响区小，板材变形小，切缝窄（0.1-0.3mm）。
* 切口没有机械应力或剪切毛刺。
* 切割精度高，重复性好，不损伤材料表面。
* CNC 编程允许处理任何平面图案和切割大型整张板材，而无需模具，从而节省时间和成本。
是的。我们的机器通常配备先进的数控系统，该系统采用电容定心技术测量管材的实际尺寸，并自动校准，使管材外形与模型对齐。该系统还具有实时补偿管材偏差的功能，降低了对管材夹紧的要求，并提高了管材穿孔精度。
