ST系列9-12m三卡盘重载型管材激光切割机
作为一款高端机型，ST适合切割重型、较长管材，且体型较大，需要足够大的车间容纳，因此我们更推荐工程机械、重工机械、建筑机械等需要加工大型装备的重工行业用户购买。
竞争优势
性能优势
该机采用三卡盘，提高管材夹持力，保证重管、长管切割精度，以“创新+实用”双轮驱动，前瞻性地解决用户加工过程中面临的难题。
1. 超强加工能力
* 最大管材尺寸：500mm
* 单根管材最大重量：2000kg
* 切割圆管、方管、矩形管、椭圆管、角钢、槽钢、工字钢、H型钢等
* 激光器采用多重抗高反结构设计，可高效切割不锈钢、铝合金等高反材料
2. 零尾料切割
七轴联动，三卡盘换向切割，实现真正0尾料，提高材料利用率
3. 高精度切割
采用创新式七轴拉料动态切割功能，在一定程度上矫正管材变形，实现高精切割
4. 降低生产成本
激光器的电光转换率超40%，切割更省电，有效降低客户切割成本

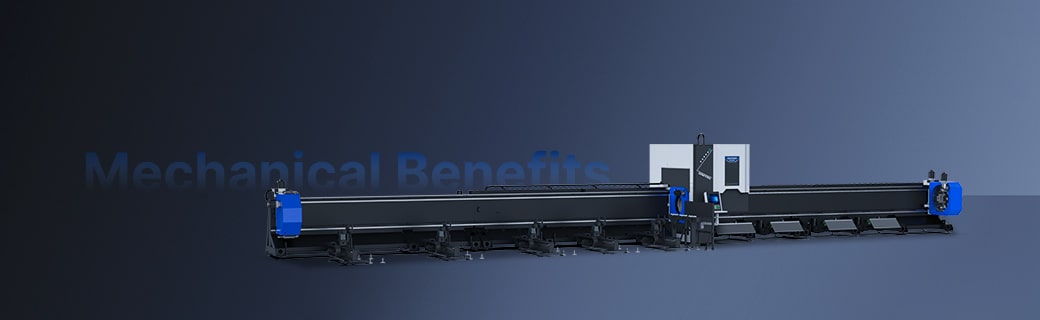

机械优势
1.经典设计
* 该机型属于大型机械，占地面积较大
* 为适应长管切割，控制系统位于中间，切割区域贯穿其中，方便卡盘全程移动，更适合加工超长管材
2.自动对焦激光切割头
* 体积小、重量轻，全光学温度检测
* 自动调焦、自动防撞设计，不仅管材切割精度高，而且可有效防止切割头碰撞
3. 气动三卡盘
* 三个卡盘可全行程移动，确保切割过程中管材牢固稳定
* 双导轨滑块保证了重管夹持能力
* 设有对射式传感器，可检测管材位置，实现自动夹持上料
4. 侧挂式床身
* 三角结构，稳定性更好，承受载荷更大
* 三段设计，每段设有吊装孔，运输方便，节约运输成本
* 经高温退火、时效处理等7道标准工序，严格床身质量，保障长期使用床身无变形，无高温断裂
5. 管材随动支撑
* 伺服控制，根据管材直径自动调整支撑高度，使管材与卡盘中心同轴，并与管材表面贴合
* 有效解决长管材下垂导致加工精度低，并避免下料重型管时对机器造成刚性冲击
6. 自动上下料装置
* 上料装置由管材输送装置和管材料架组成，管材自动送入切割区域
* 分段式下料装置，并设置多组接料装置，能适应多种不同长度的管材
系统优势
智能总线数控系统专门针对三卡盘切管机而研发，基于总线实时系统，管材拐角切割更快，更稳定，且支持各种异型钢切割，功能更强大。
1. 自动套料软件
共边套料，减少切割次数，切割效率更高，极致省料
2. 管材偏差补偿
降低装夹时对管材的要求，使穿孔精度更高，切割更准确
3. 自动避让功能
支持卡盘和切割头避让，避免碰撞，降低维修频率
技术参数
型号 | SF9035ST | SF12035ST | SF12050ST |
激光功率（kW） | 6-20 | 6-20 | 6-20 |
管材最大长度 (mm) | 9000 | 12000 | 12000 |
管径范围（mm） | φ20~360 □20*20~360*360 | φ50~360 □50*50~360*360 | Φ50~500 □50*50~500*500 |
管材最大重量 (kg) | 1200 | 1200 | 2000 |
X/Y轴定位精度（mm/m） | ±0.05 | ±0.1/10000 | ±0.1/10000 |
X/Y轴重复定位精度（mm） | ±0.03 | ±0.05 | ±0.05 |
最大送料速度 (m/min) | 60 | 60 | 40 |
卡盘最高转速（r/min） | 60 | 60 | 40 |
外观尺寸 (长*宽*高, mm) | 18000*7000*4500 | 21500*7000*4500 | 22000*7200*4150 |
电源 | 三相380V，50Hz/60Hz（定制） | ||
自动化
可延展优势

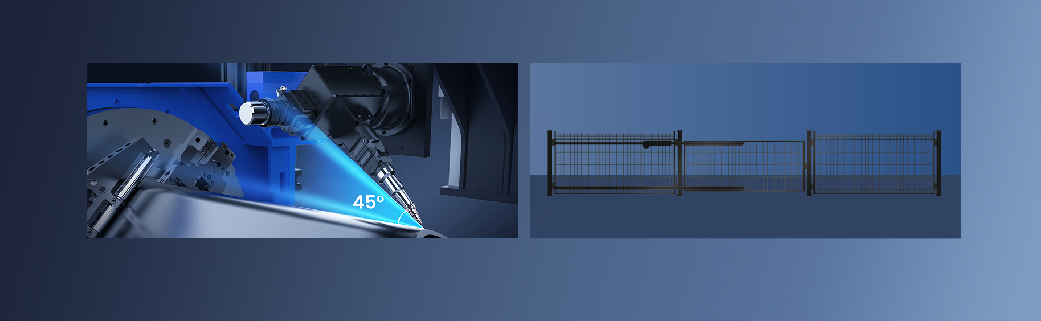

1.±45°斜角切割
该机可一次性将管材切割成±45°坡口，减少工序，大大提高管材切割效率。
2.安全围栏
机器可搭配安全围栏，将切割区域分隔，有效防止工人误闯而造成人机伤害或机器意外停机。
激光切割机以激光为热源，可分为板材切割和管材切割。它包括板材激光切割机、管材激光切割机以及板材管材组合切割机，是当今最先进的金属加工设备之一。
激光切割机是利用高密度激光束将激光能转化为热能，使材料局部加热、熔化甚至汽化，然后用气流或其他方法吹走熔化或汽化的材料，实现切割。
激光切割机可切割的材料范围很广，包括不锈钢、碳钢、合金钢、硅钢、铝、铝合金、镀锌板、镀铝锌板、酸洗板、钛等金属板材。
它们可应用于大多数金属加工行业，例如钣金加工、厨具、航空航天、电气柜、家用厨具、汽车零部件、建筑和农业机械等。
在选择激光切割机时，我们认为用户应关注以下10个因素：
* 激光功率 * 切割速度 * 切割精度 * 激光发生器类型
* 自动化程度和软件 * 拥有成本 * 材料兼容性
* 技术支持和服务 * 安装空间和要求 * 环境和安全因素
光纤激光器的功率直接影响其切割能力。不同功率等级的光纤激光器适用于各种厚度和类型的材料。以下文章概述了主要功率范围内的切割能力：1.5kW-80kW 光纤激光器的切割能力和速度
激光切割机可切割的材料范围很广，包括不锈钢、碳钢、合金钢、硅钢、铝、铝合金、镀锌板、镀铝锌板、酸洗板、钛等金属板材。
它们可应用于大多数金属加工行业，例如钣金加工、厨具、航空航天、电气柜、家用厨具、汽车零部件、建筑和农业机械等。
激光切割用肉眼不可见的激光束取代传统的机械刀片，具有精度高、切割速度快、不受切割图案限制、自动排料节省材料、切割边缘光滑且运行成本低等特点。它正在逐步改进或取代传统的金属切割工艺。
* 激光切割头的机械部件不接触工件，防止运行过程中表面划伤。
* 激光切割速度快，边缘光滑平整，通常无需进一步加工。
* 热影响区小，板材变形小，切缝窄（0.1-0.3mm）。
* 切口没有机械应力或剪切毛刺。
* 切割精度高，重复性好，不损伤材料表面。
* CNC 编程允许处理任何平面图案和切割大型整张板材，而无需模具，从而节省时间和成本。
是的。我们的机器通常配备先进的数控系统，该系统采用电容定心技术测量管材的实际尺寸，并自动校准，使管材外形与模型对齐。该系统还具有实时补偿管材偏差的功能，降低了对管材夹紧的要求，并提高了管材穿孔精度。
